vol.83　Hyper-Vワークグループクラスターの構築｜Windows Server 2025大特集（20）

2025年02月13日配信
2025年04月22日更新
執筆者：山内和朗

　前回（vol.82）は、Active Directoryを必要としないワークグループクラスターにおいて、Windows Server 2025で新たにHyper-V仮想マシン（VM）のライブマイグレーションがサポートされたことを紹介しました。今回は、Windows Server 2025の2台のサーバーを使用して、ワークグループ環境にHyper-Vのフェールオーバークラスター（Hyper-Vホストクラスター）を作成する手順を紹介します。

ワークグループクラスターの前提条件

　ワークグループクラスターの概要、前提条件、制限事項、ワークグループクラスターの作成方法については、以下の公式ドキュメントに詳しく説明されています。

ワークグループクラスターを作成する｜Windows Server（Microsoft Learn）

すべてのノードが同じバージョンのWindows Serverを実行していること。
すべてのノードがワークグループ（WORKGROUP）に存在し、Active Directoryドメインに参加していないこと。
「記憶域スペースダイレクト（Storage Spaces Direct《S2D》）」または「SAN接続ストレージ（SAS、FC、またはiSCSI）」または「SMB 3.0以降のファイル共有」（アプリケーションデータ用のスケールアウトファイルサーバーを推奨）のクラスターストレージに、すべてのノードからアクセス可能なこと。各ノードに接続されたディスクを束ねるS2Dを使用する場合は、クラスター展開後に構成することになる。
参考：
アプリケーションデータ用のスケールアウトファイルサーバーの概要｜Windows Server（Microsoft Learn）
クラスター構成に応じて、適切なクォーラム監視を構成すること。クラウド監視、ディスク監視、USB監視（ファイル共有監視の一種）がサポートされる。
名前解決用のDNSサーバーを利用できること。すべてのノードと管理元（WACサーバーなど）、クライアントに共通のhostsファイル（%Windir%￥System32￥Drivers￥etc￥hosts）を配置することで代用可能。
すべてのノードに同じユーザー名とパスワードの管理者アカウントを準備すること。組み込みAdministratorのローカルアカウントを使用可。Administratorローカルアカウントを使用しない場合は、各ノードで以下のコマンドコマンドラインを実行し、リモートUACを有効化する必要がある。

C:￥> REG ADD HKLM\SOFTWARE\Microsoft\Windows\CurrentVersion\Policies\System /v LocalAccountTokenFilterPolicy /t REG_DWORD /d 1 /f

Windowsリモート管理（WinRM）の信頼されたホスト（TrustedHosts）を構成し、WinRMにNTLM認証を使用可能にすること。

今回構築する2ノードクラスターの構成

　図1に、今回展開する2ノードのワークグループクラスターの構成を示します。各ノードのシステム構成、IPアドレス、コンピューター名、DNSサフィックス、ワークグループクラスターのクラスター名、クラスターIPアドレスは図に示した通りです。今回はこの環境を、入れ子になった仮想化（Nested Virtualization）を有効にした2つのVMで用意しました（画面2）。

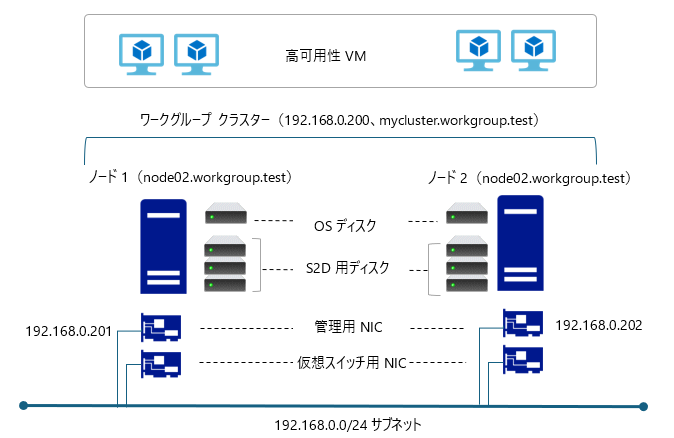

図1　2ノードのワークグループクラスターの構成。この環境を入れ子になった仮想化が有効な2つのHyper-V VMで構築する

　クラスターストレージには、各ノードに3つのVHDXを割り当ててS2Dを構成することにします。各VMには、Windows Server 2025がインストール済みになっており、OSディスク用のVHDXとS2D用ディスクのVHDX（256GB×3）^*1、2つのネットワークアダプター（1つは管理用、1つはHyper-V仮想スイッチ用）を割り当てています。入れ子になった仮想化の有効化については、以下の連載のスクリプトを参考にしてください。

vol.38　Hyper-V VMの管理に役立つスクリプト｜ラボ環境 in オンプレを作る（6）

*1　S2Dで使用するVHDX（今回は6つのVHDX）は、1つ作成してコピーして割り当てることはしないでください。VHDXは個別に作成する必要があります。同じVHDXからコピーされたVHDXをVMに同時に割り当てると、記憶域スペース機能がディスクを識別できず、ディスクの一部（同じコピー元のディスク）がプールに使用可能なディスクとしてリストされない場合があります。

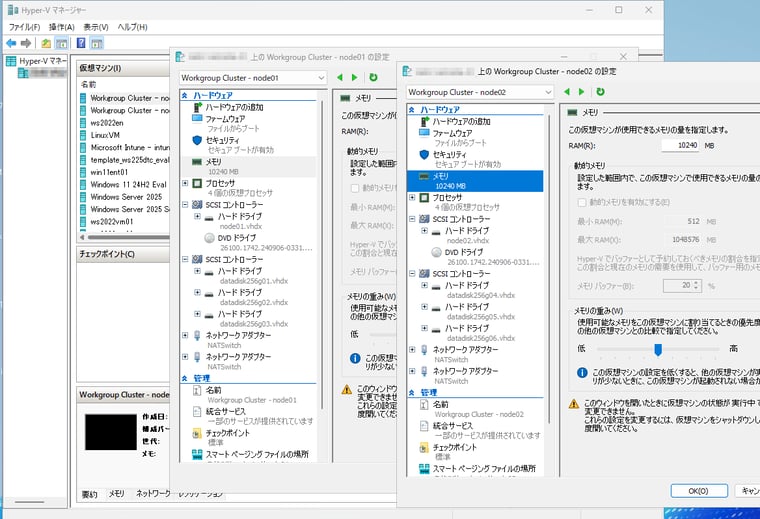

画面2　入れ子になった仮想化を有効にした2つのHyper-V VMを作成し、Windows Server 2025をインストールしてワークグループクラスターを展開する

　ワークグループクラスターを導入する場合、名前解決手段としてDNS環境（動的更新が可能なこと）が推奨されますが、テストや評価目的の場合は、各ノード、管理元、およびクライアントのhostsファイルで代用できます。今回は、hostsファイルを使用して、「workgroup.test」のDNSサフィックスを持つ各ノードのコンピューター名、およびクラスター名を名前解決できるようにします。なお、「.test」はテスト用のトップレベルドメイン名（TLDs）として推奨されるものの1つです。

2. TLDs for Testing, & Documentation Examples｜RFC 2606 - Reserved Top Level DNS Names（IETF）

前準備

　各ノードにWindows Server 2025をインストールしたら、Windows Updateを実行して最新状態に更新します。デスクトップエクスペリエンスとServer Coreのどちらでもかまいませんが、今回はデスクトップエクスペリエンスを前提に説明します。

　各ノードでは、「設定」アプリの「システム > バージョン情報｜関連リンク」にある「システムの詳細設定」をクリックするか、「sysdm.cpl」を実行して、「システムのプロパティ」を開き「コンピューター名」タブの「変更」をクリックしてコンピューター名（node01、node02）を設定します。さらに、さらに「詳細」をクリックすると、「DNSサフィックスとNetBIOSコンピューター名」ダイアログボックスが開くので、ここにDNSサフィックス（今回の例の場合は、workgroup.test）を設定します。

　Windowsファイアウォールの現在のプロファイルを確認します。「パブリックネットワーク」プロファイルになっている場合は、「設定」アプリの「ネットワークとインターネット > イーサネット」を開き、「プライベートネットワーク」プロファイルに変更します。また、DNSの代用となるhostsファイル（%Windir%￥System32￥Drivers￥etc￥hosts）に以下のエントリを追加して上書き保存します。

192.168.0.200 mycluster mycluster.workgroup.test
192.168.0.201 node01 node01.workgroup.test
192.168.0.202 node02 node02.workgroup.test

　さらに、PowerShellで以下のコマンドラインを実行して、Windowsリモート管理（WinRM）の信頼されたホスト（TrustedHosts）を構成します（画面3）。

PS C:￥> winrm qc
PS C:￥> Set-Item WSMan:\localhost\Client\TrustedHosts -Value "node01,node01.workgroup.test,node02,node02.workgroup.test"

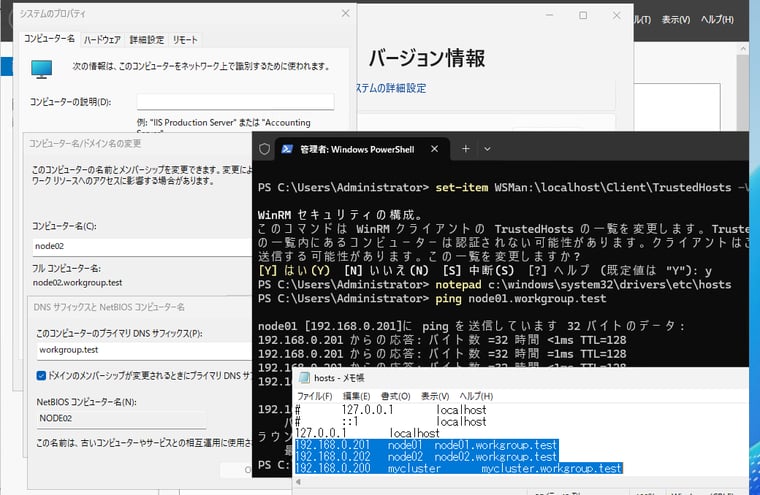

画面3　各ノードのコンピューター名、DNSサフィックス、hostsファイル、TrustedHostsの構成、ファイアウォールプロファイルの変更を行い、pingコマンドを実行してコンピューター名やFQDNによるノード間の導通を確認しておく

　最後に、「役割と機能の追加ウィザード」を使用してサーバーの役割「Hyper-V」とサーバーの機能「フェールオーバークラスタリング」を有効にします。PowerShellで有効にするには、次のコマンドラインを実行します（画面4）。なお、Hyper-Vの役割の有効化には、OSの再起動が必要です。OSを再起動したら、各ノードのHyper-Vに、仮想スイッチ専用に用意しておいたネットワークアダプターを使用して、同じ名前（vSwitch）の外部タイプの仮想スイッチを作成しておきます。

PS C:￥> Install-WindowsFeature -Name Hyper-V -IncludeManagementTools
PS C:￥> Install-WindowsFeature -Name Failover-Clustering -IncludeManagementTools

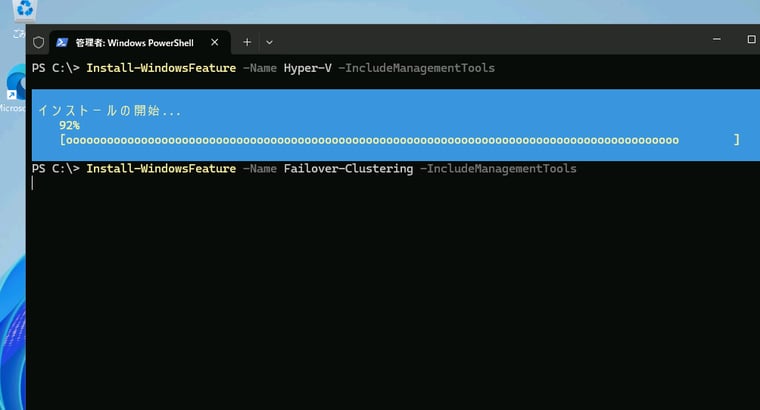

画面4　「役割と機能の追加ウィザード」またはInstall-WindowsFeatureコマンドレットを使用してHyper-Vの役割（Hyper-V）とフェールオーバークラスタリング（Failover-Clustering）の機能、および関連する管理ツールをインストールする

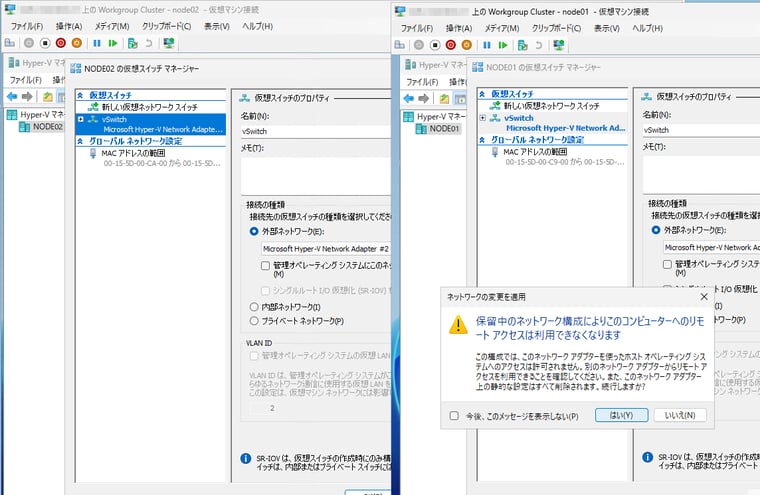

画面5　各ノードで「Hyper-Vマネージャー」を開き、仮想スイッチ専用にVMに追加したネットワークアダプターを使用して、同じ名前の仮想スイッチを作成する

入れ子になった仮想化が有効なVMでHyper-Vを有効にできない場合ことがある

　Windows Server 2025は、必要なシステム要件を満たしている場合、「資格情報ガード（Credential Guard）」を既定で有効化します。資格情報ガードは「仮想化ベースのセキュリティ（Virtualization-Based Security《VBS》）」に依存するセキュリティ機能であり、VBSも有効化されます。この連載の以下の記事で書いたように、入れ子になった仮想化が有効なVMでは、VBSとHyper-Vを共存できないという不具合を確認しています。

メモ.　仮想化ベースのセキュリティ（VBS）の有効化方法（最新版）と最近気づいた問題、疑わしい犯人｜Windowsトラブル解決

　入れ子になった仮想化が有効なVMでVBSが有効な場合、「役割と機能の追加ウィザード」やInstall-WindowsFeatureコマンドレットでHyper-Vを有効にしようとすると、次の画面のようなエラーで失敗します。

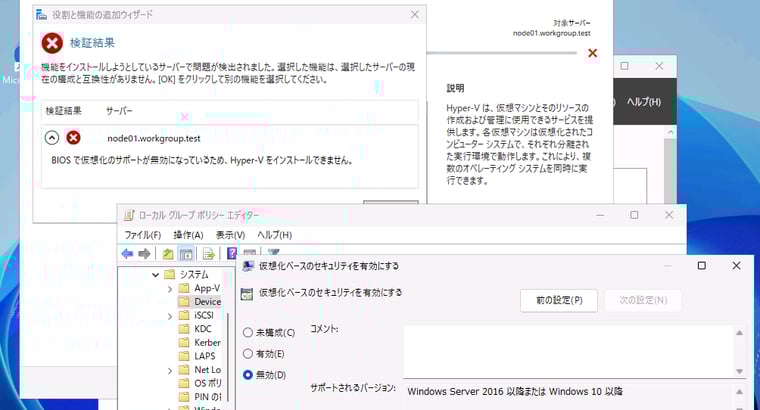

入れ子になった仮想化のVMではVBSを有効にすると、Hyper-Vを有効にできない

　この問題に遭遇した場合は、「ローカルグループポリシーエディター」（Gpedit.msc）を使用して、明示的にVBSを無効化してください。具体的には、「コンピューターの構成￥管理用テンプレート￥システム￥Device Guard￥仮想化ベースのセキュリティを有効にする」を無効にし、VMを再起動します。無効化後も「役割と機能の追加ウィザード」やInstall-WindowsFeatureコマンドレットでHyper-Vの役割を有効化できない場合は、以下のコマンドラインを実行することで有効化できます。

C:￥> DISM /Online /Enable-Feature /FeatureName:Microsoft-Hyper-V
C:￥> shutdown /r /t 0

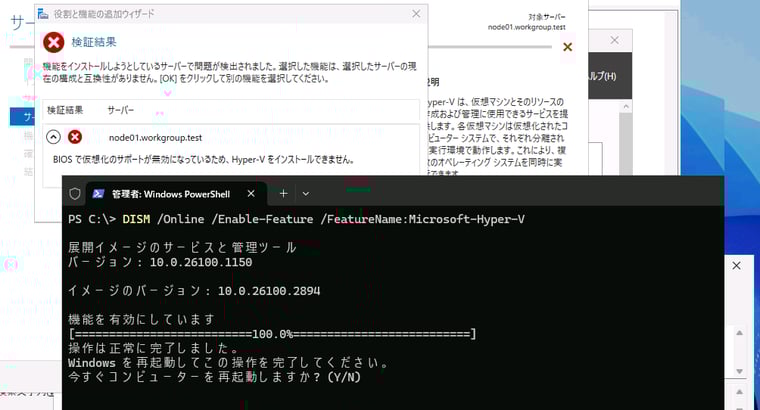

DISMコマンドでHyper-Vをインストール

ワークグループクラスターの作成

　前準備が完了したら、クラスターに参加させる一方のノードで「フェールオーバークラスターマネージャー」またはPowerShellを使用してワークグループクラスターを作成します。「フェールオーバークラスターマネージャー」を使用する場合は、「構成の検証ウィザード（クラスターの検証）」を実行し、クラスターに参加させるすべてのノード（node01.workgroup.test、node02.workgroup.test）を追加して、テストオプションとして「すべてのテストを実行する（推奨）」を選択してテストを実行し、テスト結果を確認します（画面6）。「Active Directory構成の検証」が「警告」となりますが、ワークグループクラスターを作成するので無視できます。それ以外の結果が問題なければ「検証されたノードを使用してクラスターを今すぐ作成する」をチェックし、「完了」をクリックします。

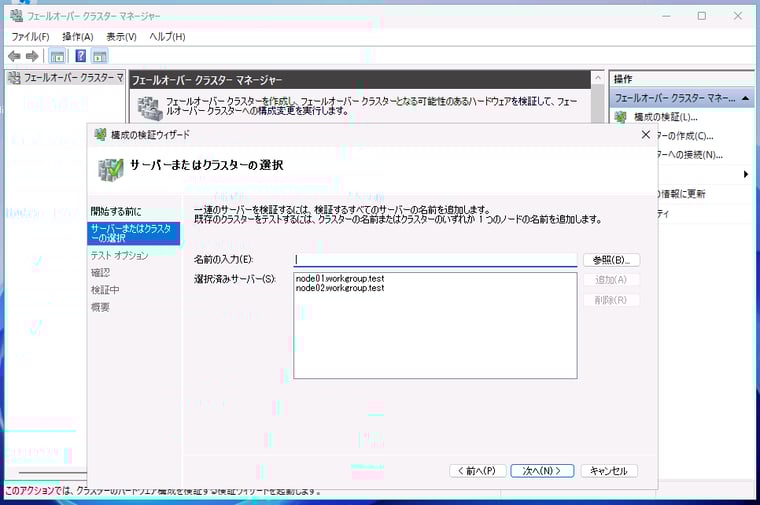

画面6　ノードを追加して、すべてのテストを実行する

　「クラスターの作成ウィザード」が開始するので、クラスター管理用のアクセスポイントとなるクラスター名（mycluster）とIPアドレス（192.168.0.200）を入力します（画面7）。「確認」ページでは、「使用可能な記憶域をすべてクラスターに追加する」のチェックをオフにして（後でS2Dを構成するため）、クラスターを作成します（画面8）。

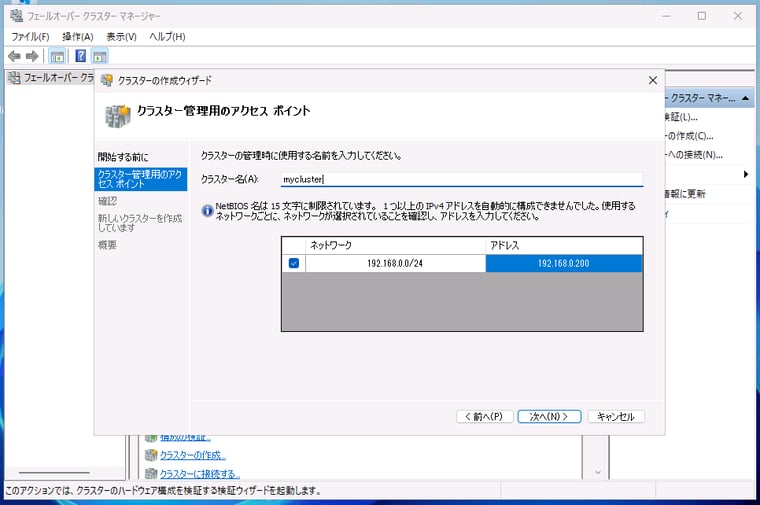

画面7　クラスター管理用アクセスポイントのクラスター名とIPアドレスを設定する

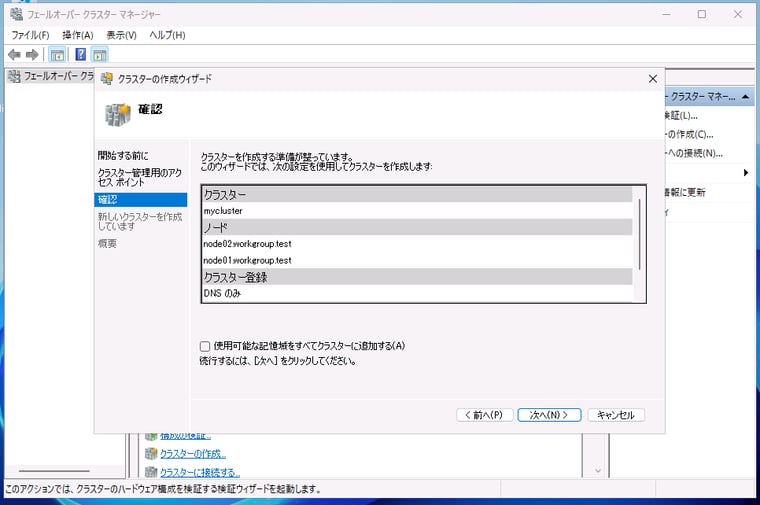

画面8　使用可能な記憶域をすべてクラスターに追加する」のチェックをオフにしてクラスターを作成する

　上記の「フェールオーバークラスターマネージャー」で作成したワークグループクラスターと同じ構成のものは、PowerShellなら以下のたった2行のコマンドラインで作成できます（画面9）。

PS C:￥> Test-Cluster -Node node01, node02
PS C:￥> New-Cluster –Name mycluster -Node node01, node02 -AdministrativeAccessPoint DNS -NoStorage -StaticAddress 192.168.0.200

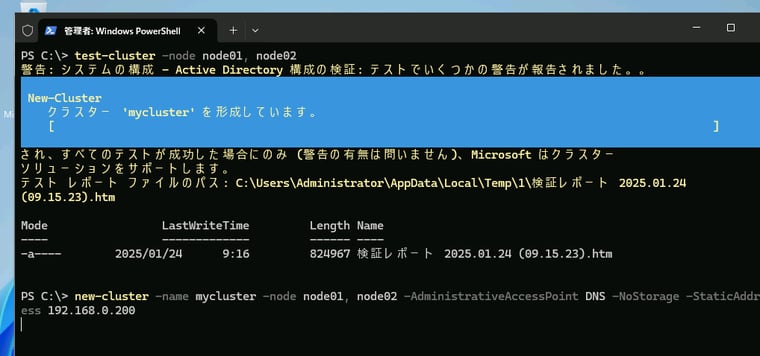

画面9　PowerShellでクラスターの検証と作成を行う場合

記憶域スペースダイレクト（S2D）とクォーラム監視の構成

　ワークグループクラスターが作成されました。今回の構成にDNSは存在しないため、DNS登録エラー（イベントID 1196）が記録されますが、それは無視できます。あとは、クラスター構成（ノード数）に応じて適切なクォーラム監視を構成し、S2D（または他の種類のクラスターストレージ）を構成して、VMの配置先となるクラスターの共有ボリューム（CSV）を構成します（画面10）。

　適切なクォーラム監視については、以下のドキュメントを参考にしてください。今回のような2ノードクラスターの場合は、追加のクォーラムを構成しない場合（監視なしの2ノード）、投票数が2票であるためクラスターが分割される場合があり、1つのサーバー障害に耐えることができる確率は50％になります（1つ以上の障害への耐性なし）。クォーラム監視を追加した場合（クォーラム監視ありの2ノード）、投票数が3票に増えるため、1つのサーバー障害に完全に耐えることができます。

クラスターとプールクォーラムの概要｜Windows Server（Microsoft Learn）
クォーラムを構成および管理する｜Windows Server（Microsoft Learn）

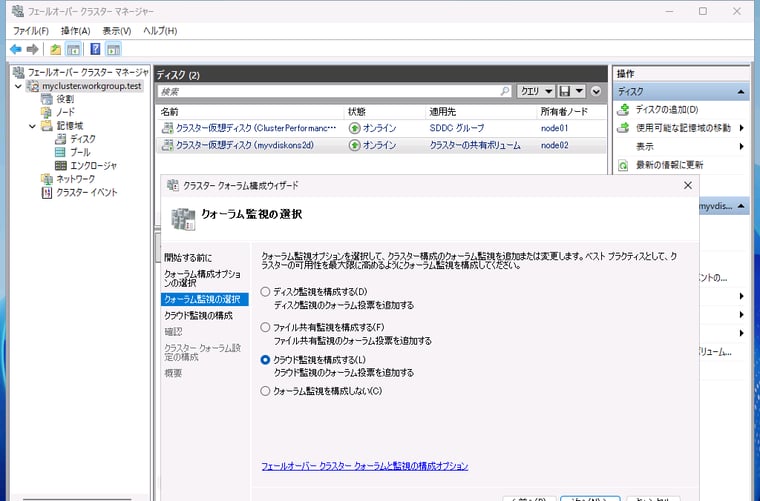

画面10　クラスターストレージとクォーラム監視を構成する

　S2Dの有効化からCSV追加までの手順は、以下の記事にビデオで確認することができます。ただし、ワークグループクラスターであることが理由かどうかわかりませんが、「仮想ディスクの新規作成ウィザード（記憶域スペースダイレクト）」の後に開始する「新しいボリュームウィザード」が仮想ディスクを検出せず、ボリュームの作成とその後のCSVへの追加ができないという問題に遭遇しました。

メモ.　必要な機能は標準装備で意外と簡単！ Hyper-Vホストクラスターの構築

　この問題は、「記憶域￥ディスク」で問題の仮想ディスクを選択し、「他のアクション > メンテナンスモードの有効化」を実行したあと、「サーバーマネージャー」の「ファイルサービスと記憶域サービス > ボリューム > ディスク」または「ディスクの管理」スナップインを使用してディスクをReFSでフォーマット後、メンテナンスモードを終了することで、CSVに追加することができました。

　クラスターストレージとクォーラム監視を構成した後は、クラスター化された役割（高可用性リソース）としてHyper-V VMを作成して実行できるようになります（画面11）。なお、VMの作成は「Hyper-Vマネージャー」からではなく、「フェールオーバークラスターマネージャー」の「操作」ペインにある「仮想マシン > 新規作成」から行う必要があります。また、VMの構成とVHDXは、CSV（C:￥ClusterStorage￥仮想ディスク名）配下のパスに配置する必要があります。

画面11　クラスター化された役割（高可用性リソース）としてVMを作成する

新機能、ライブマイグレーションを検証

　ワークグループクラスターはWindows Server 2016以降でサポートされる機能です。Windows Server 2025の新機能は、VMのライブマイグレーションがサポートされたことです。なお、Active Directoryに依存する通常のクラスターでは、Windows Server 2012 R2以降でサポートされる機能です。

　現在、VMをホストしているノードからライブマイグレーションを使用してもう一方のノードに移動してみました。Hyper-Vのサーバーが変更されるため「仮想マシン接続」は切断されますが、再接続すればゲストOSが実行中のままであることを確認できます（画面12、画面13）。

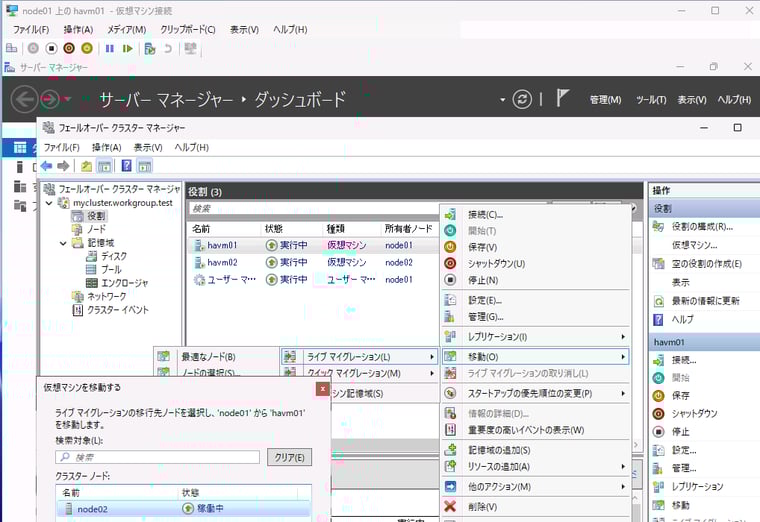

画面12　node01で実行中のhavm01を、node02にライブマイグレーションで移動

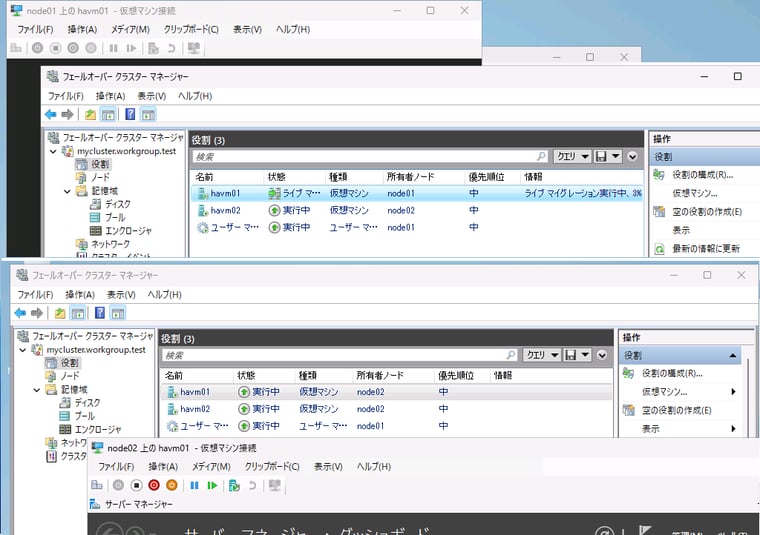

画面13　「仮想マシン接続」ウィンドウはサーバーが変更されるため切断されるが、再接続すれば実行中の状態のまま移動したことを確認できる

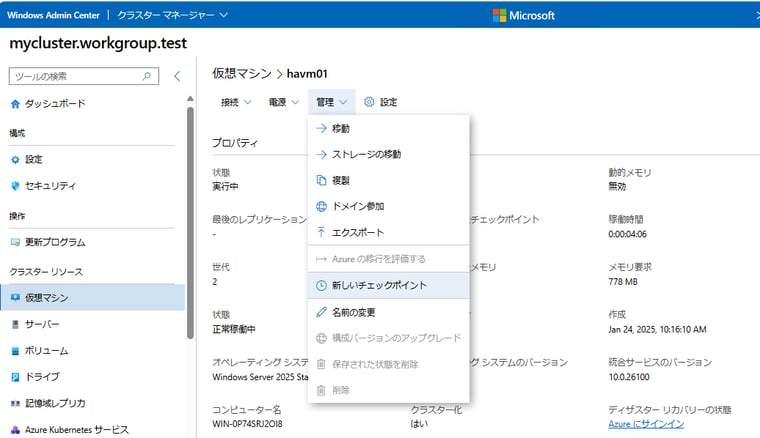

　最後に、Windows Admin Center（WAC）からはワークグループクラスターの作成はできませんが、既に作成されたワークグループクラスターを、クラスター外部のWAC（v2）に追加して、リモート管理することは可能です（画面14）。その場合、WAC（v2）を実行するサーバーまたはWindows 10/11でTrustedHostsにクラスターの各ノードを追加する必要があります。ただし、WAC（v2）によるクラスター対応更新（Cluster-Aware Updating《CAU》）は利用できません。Active Directoryは、リモート更新モードのCAUの必須要件です。自己更新モードによるCAUは利用できるようです。
