Windows Server 2016の製品ライフサイクルとサポート終了日（End of LifeCycle《EOL》、End of Support《EOS》）である2027年1月12日までのカウントダウンが進んでいます。この連載シリーズのテーマの1つはAzureへの移行です。Azureへ移行するのに重要なのが、オンプレミスのネットワークとAzure仮想ネットワーク（vNET）間のプライベート接続を確立し、安全に双方向通信できるネットワーク基盤（ハイブリッド接続）を整備することです。

ハイブリッド接続ソリューションの選択

　企業の社内ネットワークで稼働する物理サーバーや仮想マシン（VM）をAzureに移行しようという場合、オンプレミスのネットワークとAzureリソースとの間の接続の確立と維持が不可欠です。企業内のシステムは、通常、社内のネットワークからのみアクセスされるもので、インターネットに公開されてよいものではありません。例えば、Azure VMに移行した場合、パブリックなエンドポイントを割り当てて、インターネット経由でアクセスできるようにするなど厳禁です。

　サーバーをAzureに移行したとしても、クライアントはオンプレミスのネットワークに残るわけですから、オンプレミスのネットワーク上のクライアントから、素のインターネットを経由することなく（選択するソリューションによっては間接的にインターネットを経由します《インターネットVPN接続など》）、Azure側のVMにアクセスできなければなりません。また、AzureにスタンドアロンのVMをデプロイする場合、通常、管理用のパブリックIPアドレスを割り当て、リモートデスクトップ（RDP）接続またはSSH接続を許可しますが、プライベートな接続が可能であれば、VMにパブリックIPアドレスを割り当てる必要なく、インターネットから完全に隠蔽することができます。

　オンプレミスのネットワークとAzureを接続する方法としては、以下の3つのソリューションが用意されています。

• Azure VPN Gateway ･･･ オンプレミスのネットワークとAzure仮想ネットワーク（vNET）間のサイト間（Site to Site《S2S》）VPN接続。IPsecおよびIKEを使用して、インターネット経由で暗号化された接続を確立する。オンプレミス側にはVPN対応ルーターまたはWindows ServerのRRASを使用可能。
• Azure ExpressRoute ･･･ オンプレミスのネットワークとAzureデータセンター間の専用線接続。インターネットを全く使用せず、インターネット経由よりも信頼性が高く、帯域幅が大きく、遅延が小さいという特性がある。
• Azure Virtual WAN ･･･ 最適化された自動化されたブランチ間接続、ブランチ間接続、Azure間接続を提供するネットワークサービス。上の2つのソリューションやSD-WANなど、複数の接続オプションをサポート。

  参考: ハイブリッド接続とは｜Azure（Microsoft Learn）

　どのソリューションを選択しても、オンプレミスのネットワークからAzureに安全に接続するという目的は同じです。どのソリューション選択するかは、要件や制約によって異なります。この連載シリーズは小規模な検証目的なので、コスト効率が高く、小規模企業に最適なAzure VPN Gatewayを選択します。

Azure VPN Gatewayによるサイト間（S2S）VPN接続

　Azure VPN Gatewayは、パブリックなインターネット経由でオンプレミスのネットワークまたはデバイスと、Azure仮想ネットワーク（vNET）上のリソース（VMなど）との間で暗号化されたトラフィックを送受信するための、vNETのVPNゲートウェイ（ルーター）として機能します。ネットワーク間接続はサイト間（S2S）VPN接続、個別のデバイスとの接続はポイント対サイト（Point to Site《P2S》）VPN接続と呼びます。

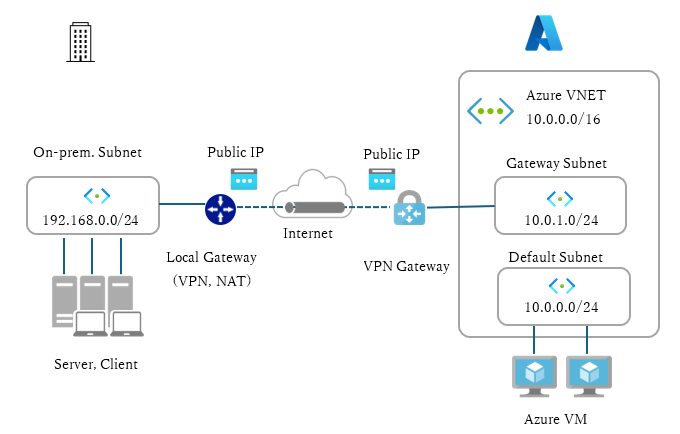

　図1は、サイト間（S2S）VPN接続の実装イメージです。Azure VPN Gatewayは、パブリックIPアドレスを持ち、vNETのゲートウェイ用サブネットに接続されます。オンプレミス側のサブネット（プライベートIP）は、ローカル側のゲートウェイを介して、Azure VPN Gatewayとの間でVPNトンネルを確立し、VPNトンネルを介してvNETのサブネット（プライベートIP）との間でルーティングが行われます。ローカル側のゲートウェイとしては、一般的なルーターデバイスの他、Windows Serverのルーティングとリモートアクセス（RRAS）を使用できます。また、ローカル側のゲートウェイにパブリックIPアドレスは必須ではありません。ゲートウェイはNATの背後に設置することができます。

図1　Azure VPN Gatewayによるサイト間（S2S）VPN接続イメージ

　Azure VPN Gatewayは有料のサービスです。ゲートウェイのSKUおよびデータ転送量に対して課金されます。詳しくは、VPN Gatewayの価格ページで確認してください。

VPN Gateway の価格｜Azure（Microsoft）

　Azure VPN GatewayのSKUは統合と移行が進行中であることに注意してください。例えば、現在、無料のBasic SKUを新規に選択することはできません。Basic SKUが使用するBasicパブリックIPアドレスは、2026年3月末に廃止されます（VPN Gateway以外のBasicパブリックIPアドレスは2025年9月30日に廃止されました）。

VPN Gateway SKU の統合と移行｜Azure（Microsoft Learn）

検証環境

　サイト間（S2S）VPN接続の検証環境として、この連載で以前、Azureおよびオンプレミスに構築したラボ環境を利用します。

vol.33　ラボ環境 in オンプレを作る

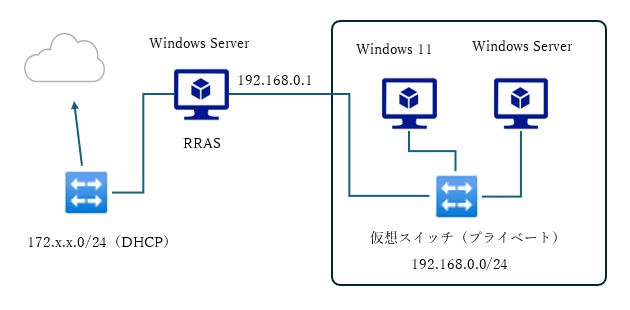

　Azureとオンプレミスのラボ環境には共通のHyper-V環境を構築しており、オンプレミス側のラボ環境のNATが有効なVM用サブネット（NATネットワーク、192.168.0.0/24）をオンプレミスのネットワークと想定して、Azure VMの接続先のvNETのサブネット（10.0.0.0/24）にサイト間（S2S）VPN接続します。そして、ローカル側のゲートウェイとしては、Hyper-Vホストの接続されているサブネット（172.x.x.0/24）と、NATネットワーク（192.168.0.0/24）の両方に接続されたHyper-Vホスト自身またはVMのRRASを使用します。図2はその実装イメージです。

図2　サイト間（S2S）VPN接続の検証環境

　Azure側のラボ環境にあるHyper-V VM用のNATネットワークは今回の検証には使用しません。オンプレミスのネットワークからAzure VMの接続先のvNETのサブネット（10.0.0.0/24）と相互通信できるようにすることが目的です。しかし、Azure側に構築したラボ環境はオンプレミスのラボ環境と同じIPアドレス範囲（192.168.0.0/24）を使用しているため、ルーティングで問題が発生する可能性があります。そのため、NATネットワークのIPアドレス範囲を別の範囲（192.168.1.0/24）に変更しました。具体的には、以下のコマンドラインで現在のNetNAT設定を削除し、作成し直します。NATネットワーク用のDHCPサーバーのスコープも新しいアドレス範囲に変更しました（画面1）。

※この手順はAzure側に構築したラボ環境を再利用して検証するために行うもので、本来は必要のない手順です。Azure側のサブネットは、Azure VNETの10.0.0.0/16のアドレス範囲から作成したものだけであり、他のサブネット（Hyper-Vスイッチを利用したNATサブネット）は無視してください。

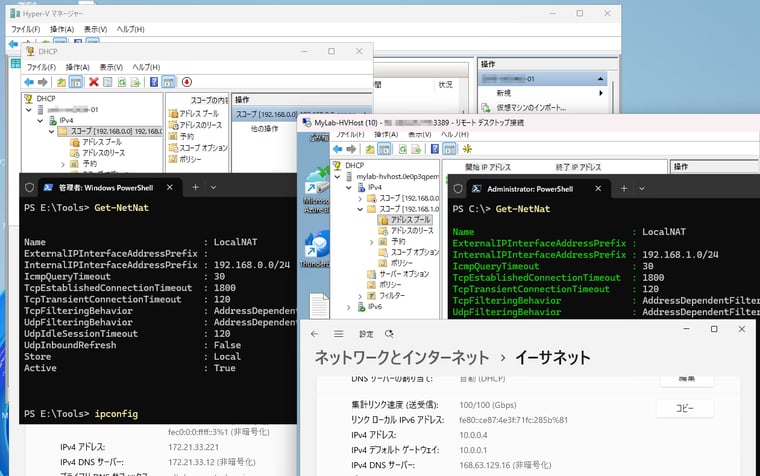

画面1　Azure側のラボ環境のNATネットワークは今回の検証には関係ないが、オンプレミスと同じIPアドレス範囲を使用しているため、別のアドレス範囲に変更。ローカルのNATネットワーク（192.168.0.0/24）からAzure  vNETのサブネット（10.0.0.0/24）への接続を検証する

　検証環境のRRASは当初、Windows Server 2025を実行するHyper-Vホスト自身に実装しようとしていましたが、Windows Server 2025のRRASのバグに遭遇し、途中からWindows Server 2022のVMに変更しました（その後、Windows Server 2025でも構築してみました）。詳しくは、前回の記事を参照してください。
